当社電線の種類と記号
絶縁層と融着層の組み合わせで、ボンド線の種類と記号が決まります。
下表に現在製造しているボンド線の種類と記号を示します。
| 絶縁皮膜 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 分類 | 材料種 | 加工工程 | 接着限界温度 | 低温半田 ポリウレタン |
ポリウレタン | 耐熱 ポリウレタン |
|||||
| 巻線 | コイルの熱処理 | ||||||||||
| 熱風 | アルコール | 記号 *1 |
L | U | F | ||||||
| 融着皮膜 | 熱可塑 | PVB |  |
|
- | 100℃ | P | - | DS-UP | - | |
| ポリアミド | - |  |
- | 150℃ | Y | DS-LY | - | DS-FY | |||
|
- | - | 120℃ | H | DS-LH | - | DS-FH | ||||
|
- | - | 150℃ | H⑤ | DS-LH⑤ | - | DS-FH⑤ | ||||
| 熱硬化 | ポリアミド | |
- | - | 180℃ | H7 | - | - | DS-FH7 | ||
| - | |
|
180℃ | Y② | - | - | DS-FY② | ||||
| 絶縁温度指数*3 | 120℃ | 130℃ | 180℃ | ||||||||
| 耐軟化性 | 約190℃ | 約230℃ | 約260℃ | ||||||||
| 半田付け温度(2種0.05mm) | 320～330℃ | 370～380℃ | 410～420℃ | ||||||||
*1 表内に記載した記号は、弊社オリジナルの識別です。
*2 融着皮膜"Y②"タイプの接着限界温度は、熱処理後の性能です。
*3 温度指数はJIS C 3216-6 JA-5の温度指数試験に準拠し、20,000時間の保証温度を示します。

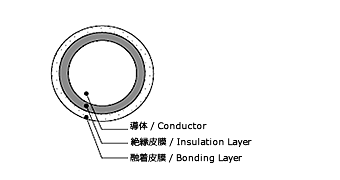

fig.1 自己融着線の断面
