当社電線の導体紹介
導体ラインアップ
| 項目 | アルミニウム線 | 銅被アルミニウム線 | 銅線 | 高抗張力線 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 記号 | AL | CCA*1 | DCCA*2 | - | DHT | GDHT | SDHT | VDHT | |||
| 30% DCCA |
50% DCCA |
||||||||||
| 製造範囲 [mm] |
0.050 ～ 0.200 |
0.025 ～ 0.200 |
0.030 ～ 0.200 |
0.030 ～ 0.200 |
0.035 ～ 0.200 |
0.015 ～ 0.150 |
0.015 ～ 0.120 |
0.020 ～ 0.120 |
0.020 ～ 0.120 |
0.030 ～ 0.120 |
|
| 密度 [g/cm3] |
2.70 | 3.63 | 3.63 | 4.56 | 5.80 | 8.89 | 8.9 | 8.9 | 8.9 | 8.9 | |
| 導電率 [%] (IACS) @20℃ |
0.050 mm |
62 | 66 | 62 | 69 | 77 | 99 | 99 | 95 | 90 | 87 |
| 0.080 mm |
63 | 67 | 63 | 70 | 78 | 100 | 100 | 96 | 91 | 88 | |
| 伸び*2 [%] |
0.050 mm |
10～20 | 7～13 | 3～7 | 5～10 | 6～12 | 17～23 | 15～20 | 15～20 | 15～20 | 16～22 |
| 0.080 mm |
12～22 | 12～18 | 4～9 | 7～12 | 8～14 | 18～25 | 17～23 | 17～23 | 17～23 | 18～25 | |
| 引張 強度 [N/mm2] |
0.050 mm |
120 | 200 | 310 | 315 | 325 | 280 | 365 | 385 | 400 | 430 |
| 0.080 mm |
120 | 175 | 260 | 265 | 280 | 255 | 335 | 355 | 370 | 400 | |
| 特徴 |  |
||||||||||
| 引張 強度 |
☆☆ | ☆☆ | ☆☆☆ | ☆☆ | ☆☆☆ | ☆☆☆☆ | ☆☆☆☆ | ☆☆☆ ☆☆ |
|||
| 導電率 | ☆ | ☆☆☆☆ | ☆☆☆☆ | ☆☆☆☆ | ☆☆☆ | ☆☆ | |||||
| 半田 付け 容易性 |
☆☆☆☆ | ☆☆☆☆ | ☆☆☆☆ | ☆☆☆☆ | ☆☆☆☆ | ☆☆☆☆ | ☆☆☆☆ | ☆☆☆☆ | ☆☆☆☆ | ||
| 軽量 | ☆☆☆ ☆☆ |
☆☆☆☆ | ☆☆☆☆ | ☆☆☆ | ☆☆ | ||||||
*1 標準CCAの銅被覆率は、15vol%です。
*2 伸び、引張強度の特性値は、2種自己融着線での実力が記載されています。

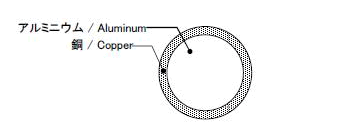

fig3-1.CCA導体の断面

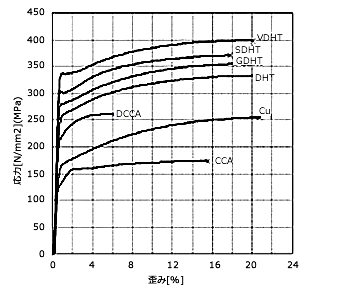

fig3-2.自己融着戦（2種0.080mm）の伸び-荷重曲線
